EAZET施工機械の分類
- ※施工機械の詳細寸法、施工対応する杭仕様につきましては、旭化成建材までお問い合わせください。

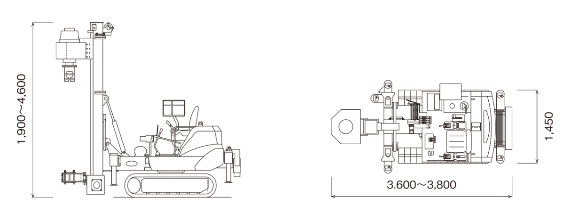

SSタイプ
機械幅1,450ｍｍ、施工時高さ1,900ｍｍ～、機械重量5t程度、究極の狹隘施工、施工現場の重量制限に対応するために開発した超小型タイプ施工機械です。杭本體部徑はφ190.7ｍｍまで対応可能です。
SS’タイプ（舊名稱：新SS）
機械幅1,750mm～、機械長4,500mm～とSSタイプより若干大きくなりますが、トルク性能を2倍以上向上させた高性能の超小型施工機械です。

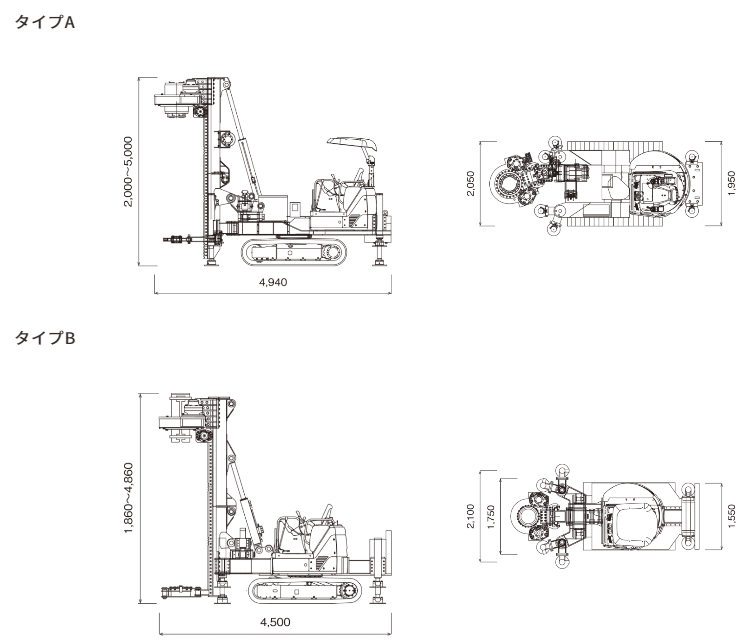

タイプA
タイプB
SS’マシンの基本性能
- 注意：対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。
SSSタイプ
2009年9月から運用を開始したEAZETSSS（スリーエス）施工機械。そのコンパクトさ、施工能力を評価され、多くの計畫で究極のEAZET施工を実現してきております。１ｍ以下という狹い搬入路にも対応、EAZETでの提案力を大きく広げることに成功しております。
- 注意：本施工機械は電気駆動方式のため、施工の際に発電機などの電源設備を必要とします。
- 注意：SSSマシンは機械が小型であるため、施工の可否、施工のスピードについては、地盤データと選択する杭仕様を踏まえて慎重な対応が必要となります。具體的な検討については必ず弊社までお問い合わせください。
SSSマシンの基本性能
施工杭種類対応
- 注意：対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。
2mタイプ
特に高さ制限が生じる場所に対応するため、従來とまったく異なった機械設計コンセプトで開発した高性能機械。杭本體部徑はφ318.5ｍｍまで施工可能、EAZET施工機械で最低空頭に対応します。

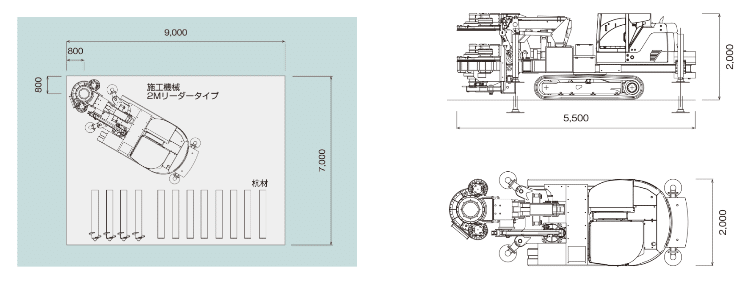

2mリーダー機施工配置図

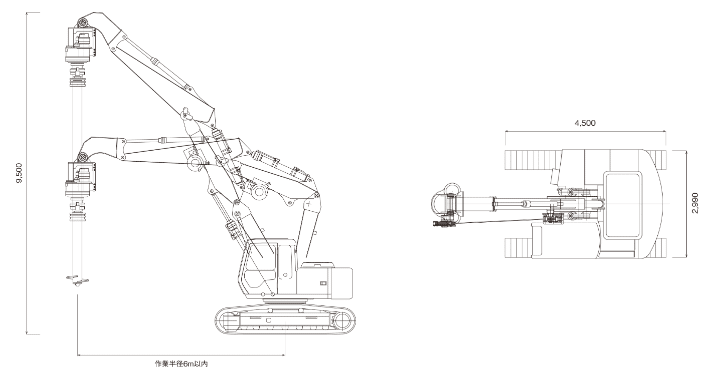

リーダレスタイプ
2014年5月から運用を開始したリーダレス施工機械。従來の機械では寄り付けなかった位置に打設可能となり、EAZETでの提案の幅を広げることに成功しております。
リーダレスマシンの基本性能
施工杭種類対応
- 注意：対応杭仕様について詳しくは、施工地盤のデータを確認の上お答えいたします。
リーダレス施工機械採用例
従來の施工機械では、既存の設備を移設しなければ寄り付けなかった杭心に対し、リーダレス機を提案することで設備を移設すること無く杭を打設することができました。
- 採用例
- 杭本體部徑/216.3mm 羽根部徑/600mm
- 杭長/27m
法面への打設イメージ
軌陸両用小型杭打機
駅施設での杭施工において、杭打機を計畫位置にどのように搬入するかは、施工計畫の最重要検討項目となります。軌道走行可能な本タイプの導入により、今まで搬入計畫に苦慮していた場所での施工も実現可能となりました。
